Mikä on kierretappi?
A kierretappi on erikoisleikkaustyökalu, joka on suunniteltu luomaan sisäkierteitä esiporattuihin reikiin. Se toimii poistamalla materiaalia (leikkaushanat) tai siirtämällä materiaalia (muovaushanat) muodostaen kierteisiä uria, joihin mahtuu ruuveja, pultteja ja muita kierrekiinnittimiä. Kierretapit ovat välttämättömiä valmistus-, auto-, ilmailu- ja putkiteollisuudessa, joissa vaaditaan tarkkaa sisäkierrettä kokoonpanoa ja mekaanista kiinnitystä varten.

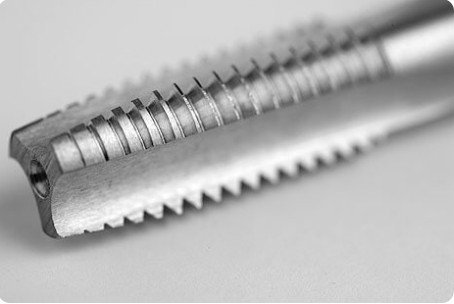

Kierretapit valmistetaan tyypillisesti karkaistusta kromiteräksestä, pikateräksestä (HSS) tai kiinteästä kovametallista kestämään kierteitysprosessin aikana syntyviä leikkausvoimia ja kitkaa. Työkalussa on pitkittäiset urat, jotka tarjoavat leikkuureunat ja kanavat lastunpoistoon, sekä viistetty johto, joka ohjaa hanan reikään.
Kierretapin päätoiminnot
Sisäisen säikeen luominen
Kierretaran ensisijainen tehtävä on leikata tai muodostaa sisäkierteitä reikiin. Toisin kuin ulkoiset kierretyökalut (muotit), tapit toimivat sylinterimäisen pinnan sisältä ja muodostavat kierreliitoksen naarasosan. Tämä mahdollistaa pulttien, ruuvien ja nastojen turvallisen kiinnityksen metalli-, muovi- tai komposiittityökappaleisiin.
Kierteiden korjaus ja kunnostus
Tapit ovat tärkeä tehtävä vaurioituneiden tai irronneiden sisäkierteiden korjaamisessa. Katkaisemalla uudelleen kierreprofiilin tapit voivat palauttaa kuluneet kierteet alkuperäisiin vaatimuksiinsa, mikä säästää arvokkaita komponentteja romutukselta. Tämä on erityisen tärkeää moottoreiden korjauksessa, koneiden huollossa ja ilmailusovelluksissa, joissa komponenttien vaihtokustannukset ovat huomattavat.
Sirujen hallinta ja evakuointi
Erilaiset hanageometriat on suunniteltu hallitsemaan lastuja tehokkaasti. Spiraalikärkihanat työntävät lastuja eteenpäin (ihanteellinen läpivientireikien tekemiseen), kun taas kierrehuiluhanat vetivät lastuja taaksepäin (tärkeä umpirei'issä). Tämä lastunpoistotoiminto estää työkalun rikkoutumisen ja varmistaa kierteen laadun.
Kierteen napautuksen käyttäminen lankalaskutoimiin
Napauta Poran koon laskenta
Ennen kierteitystä sinun on porattava ohjausreikä oikeaan halkaisijaan. Kierreporan koko on laskettu saavuttamaan noin 65–75 % kierrekiinnitys , joka tarjoaa optimaalisen voiman ja vääntömomentin tasapainon. Vain porata reikä 0,2 mm alimitoitettu voi lisätä vääntömomenttia 15–25 % , mikä lisää merkittävästi rikkoutumisriskiä.
RPM ja syöttönopeuden laskenta

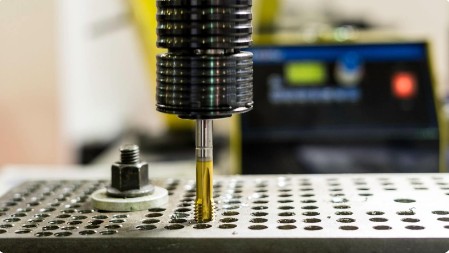

CNC-kierteityksissä karan nopeus (RPM) lasketaan kaavalla: RPM = (leikkausnopeus × 1000) / (π × kosketuksen halkaisija) . Syöttönopeuden on vastattava tarkasti langan nousua – mikä tahansa epäsopivuus aiheuttaa kierteen takertumisen tai tapin katkeamisen. Esimerkiksi M6 × 1,0 -hana vaatii täsmälleen 1,0 mm syöttöä kierrosta kohti.
Syvyyslaskenta sokeille reikille
Kun napautat sokkoja reikiä, laske tarvittava poraussyvyys 3–5 jakoväliä vaaditun kierresyvyyden yli. Tämä estää hana koskettamasta reiän pohjaa, mikä aiheuttaa välittömän rikkoutumisen. M8×1,25-kierre, joka vaatii 20 mm:n kierresyvyyden, poraa vähintään 24–26 mm:n syvyyteen.

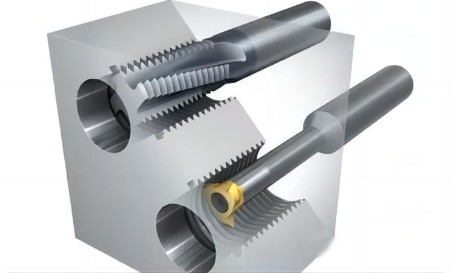

Thread Tap vs. muut ketjutusmenetelmät
Keskeiset tiedot: Kierrejyrsintä suositellaan ylittäville materiaaleille 50 HRC tai arvokkaita osia, koska rikkinäiset jyrsimet on helpompi poistaa kuin rikkoutuneet hanat. Lomakkeiden napauttaminen tarjoaa 3 kertaa pidempi työkalun käyttöikä kuin alumiinin katkaisuhanat, mutta rajoittuu materiaaleihin ≤36 HRC.
Ero tapin ja kierteitetyn tapin välillä
Termejä käytetään usein vaihtokelpoisina, mutta niissä on hienovaraisia eroja:
- "Napauta" on yleinen termi kaikille työkaluille, joita käytetään sisäkierteiden luomiseen, mukaan lukien käsikierteet, konekierteet ja muotokierteet.
- "Thread Tap" viittaa erityisesti täydelliseen leikkuutyökalukokoonpanoon, jossa on määritelty kierregeometria, urat ja varsikonfiguraatio, joka on suunniteltu standardisoitujen kierreprofiilien (esim. UNC, UNF, Metric) tuottamiseen.
Käytännössä "kierretappi" korostaa työkalun toimintoa kierteiden luomisessa, kun taas "tappi" voi viitata laajemmin työkaluluokkaan. Molemmat termit kuvaavat samaa perustyökaluperhettä.
Kuinka estää hanan katkeaminen
Hanan rikkoutuminen on yksi kalleimmista koneistusvirheistä, ja hanan rikkoutuminen sokeissa reikissä vaatii usein EDM-uutto joka saattaa maksaa enemmän kuin itse osa. Toteuta nämä todistetut strategiat:
Optimoi pilottireiän koko
Kohde 75 % kierrekiinnitys 100 % sijaan. Täyskierteet lisäävät vain 5 % lujuutta, mutta kolminkertaistavat vääntömomentin vaatimuksen. Tarkista poran koko asennuksen yhteydessä – älä koskaan luota pelkästään ohjelmatietoihin.
Valitse Oikea kosketusgeometria
- reikien läpi: Käytä spiraalikärkiä (aseen nokka) hanat, jotka työntävät lastut eteenpäin

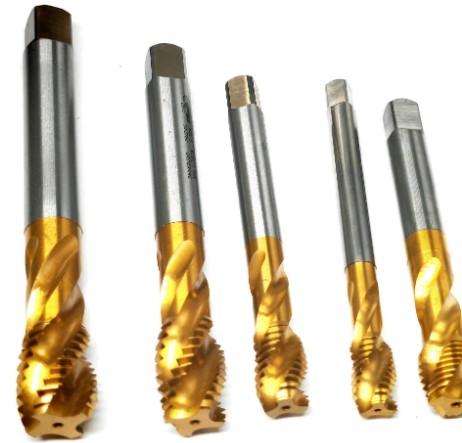

- Sokeat reiät: Käytä kierrehuiluhanat, jotka nostavat lastuja ylöspäin
- Syvät reiät (>1,5× halkaisija): Toteuta napautusjaksoja
Ohjaa leikkausparametreja
Vähennä leikkausnopeutta mm 20–30 % karkaistuille teräksille. Käytä jäykkää kierteitystilaa CNC:ssä karan nopeuden ja syöttönopeuden synkronoimiseksi – kohdistusvirhe aiheuttaa epätasaista kuormitusta ja murtumista.
Varmista oikea voitelu
Öljypohjaiset leikkausnesteet, joissa on äärimmäisen paineen lisäaineita, ovat tehokkaampia kuin vesiliukoiset jäähdytysnesteet kierteessä. Ruostumattomasta teräksestä 316L riittämätön voitelu aiheuttaa työskentelyn kovettumista ja takertumista.
Huolla työkalun ja koneen kunto
- Vaihda tapit ennakoivasti lankamäärärajojen perusteella, älä odota epäonnistumista
- Tarkista, että karan loppuminen on ≤0,01 mm
- Käytä kelluvia hananpitimiä pienten kohdistusvirheiden korjaamiseen
Mikä on sokea reikä ja mitä hanaa tulisi käyttää?
Määritelmä sokea reikä
A sokea reikä on reikä, joka ei mene kokonaan työkappaleen läpi – siinä on suljettu pohja. Toisin kuin läpimenevät reiät, sokeat reiät keräävät lastut sisälle, mikä tekee langan luomisesta huomattavasti haastavampaa. Umpireiät ovat yleisiä moottorilohkoissa, hydraulisarjoissa ja rakenneosissa, joissa kiinnikkeet eivät saa työntyä vastakkaisen puolen läpi.
Suositeltavat hanatyypit sokeille reikille
Kriittinen vaatimus: Käytä aina umpireikissä kierrehuilun hanat sisäisillä jäähdytysnestekanavilla, jos mahdollista. Nämä vetävät lastuja ylöspäin ja ulos reiästä, estäen pohjassa olevan tiivistymisen, joka aiheuttaa rikkoutumisen. Jos reiät ovat syvempiä kuin 1,5 × halkaisija, toteuta napautus – siirrä 2–3 kierrettä eteenpäin ja vedä sitten takaisin lastujen poistamiseksi.
Kuinka ylläpitää kierretappia
Puhdistus ja varastointi
Puhdista hanat jokaisen käytön jälkeen huolellisesti harjalla ja liuottimella lastujen ja leikkausnesteen jäämien poistamiseksi. Säilytä hanat yksittäisissä osastoissa tai suojaholkeissa reunavaurioiden estämiseksi. Älä koskaan heitä hanoja työkalulaatikoihin, joissa ne voivat koskettaa muita työkaluja.
Tarkastus ja teroitus
Tarkasta kierreleikkurin reunat suurennuksella kulumisen, lohkeilun tai kasaantuneen reunan varalta. Hio huilut uudelleen, kun kulumista havaitaan, mutta älä koskaan hio huilun pohjaa – tämä heikentää työkalua. Poista kaikki kuluneet osat uudelleenhionnan aikana oikean geometrian palauttamiseksi. Vältä luomasta liian kapeaa maanleveyttä teroittamisen aikana.
Päällystys ja pintakäsittely
Käytä pintakäsittelyjä, kuten Titaaninitridi (TiN) tai höyryoksidia kitkan vähentämiseksi ja työkalun käyttöiän pidentämiseksi. TiCN-pinnoitteet ovat erityisen tehokkaita ruostumattoman teräksen sovelluksissa. Uudelleen pinnoitetut hanat voidaan saavuttaa 2–3 kertaa työkalun käyttöikä päällystämättömistä työkaluista.
Elämänhallinta
Aseta ennalta määrätyt työkalun käyttöikärajat materiaalin ja kierteiden määrän perusteella. Esimerkiksi alumiininen HSS-hana saattaa käsitellä 500-1000 reikää , kun taas sama hana ruostumattomasta teräksestä 316L voi kestää vain 50-100 reikää . Vaihda hanat ennakoivasti – kuluneet hanat leikkaavat alamittaiset kierteet ja vaativat suuremman vääntömomentin, mikä lisää rikkoutumisriskiä.
Usein kysytyt kysymykset Thread Tapsista
Miksi hanani rikkoutuu jatkuvasti sokeissa rei'issä?
Yleisin syy on lastun kerääntyminen reiän pohjalle . Vaihda kierrehuilutappiin, jotka nostavat lastuja ylöspäin, varmista, että poraussyvyytesi tarjoaa riittävän välyksen (3–5 askelta kierteen syvyyden yli) ja harkitse syvien reikien kierteitysjaksoja.
Voinko käyttää samaa hanaa käsi- ja konekierteitykseen?

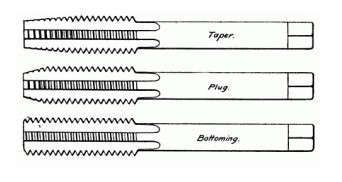

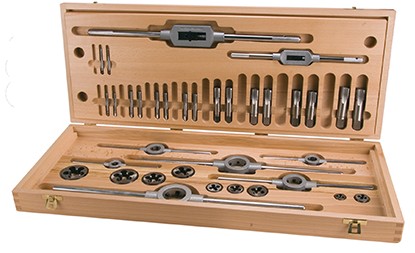

Käsihanat (kartio, tulppa, pohjasarjat) on suunniteltu manuaaliseen käyttöön kiintoavainten kanssa, ja niissä on tietyt viistepituudet progressiivista leikkaamista varten. Konehanat on suunniteltu CNC-/työstökeskuskäyttöön synkronoiduilla syöttönopeuksilla. Vaikka käsihanoja voidaan käyttää koneissa, konehanoja ei tule käyttää manuaalisesti niiden aggressiivisen geometrian vuoksi.
Mitä eroa on hanojen leikkaamisen ja muotoilun välillä?
Hanojen leikkaaminen poista materiaali luodaksesi lankoja ja tuottaaksesi lastuja. Hanojen muodostaminen (rullahanat) syrjäyttävät materiaalia ilman lastun muodostumista, mikä luo vahvemmat kierteet ja paremman pinnan. Kuitenkin tappien muotoilu vaatii materiaaleja ≤36 HRC ja tuottaa hieman suurempia kierteitä, jotka vaativat suurempia ohjausreikiä.
Kuinka poistan rikkinäisen hanan reiästä?
Irrotusmenetelmiä ovat: (1) hanan poistolaitteet, jotka tarttuvat rikkoutuneeseen varteen, (2) sähköpurkauskoneistus (EDM) hanan polttamiseksi, (3) huolellinen poraus vasemmanpuoleisilla porailla tai (4) arvokkaiden osien kemiallinen liuotus. Ennaltaehkäisy on aina kustannustehokkaampaa – rikkinäisen hanan poistaminen voi maksaa enemmän kuin itse työkappale.
Miksi langani ovat liian kireät tai löysät?
Löysät langat osoittavat ylimitoitettuja porausreikiä tai kuluneita hanoja, jotka leikkaavat alamittaisia. Tiukat langat ehdottaa alimitoista poraa, kuluneita hanat, jotka leikkaavat alamittaisia (kylkien kuluminen kasvattaa jakohalkaisijaa) tai riittämätön voitelu, joka aiheuttaa ryppyjä. Tarkista aina poran koko ja määritä toleranssiluokat (6H metrinen, 2B Unified) piirustuksissa.
Mitä leikkausnopeutta kannattaa käyttää kierteitykseen?
Tyypilliset pintanopeudet: Alumiini: 15–25 m/min; Hiiliteräs: 8–12 m/min; Ruostumaton teräs: 4–8 m/min; Karkaistu teräs (>45 HRC): 3–5 m/min . Jos olet epävarma, aloita alemmasta päästä ja lisää vähitellen. Liiallinen nopeus aiheuttaa ruostumattoman teräksen kovettumista ja lämmön kertymistä, mikä nopeuttaa kulumista.
